来了坛子这么久，看到很多的朋友往往不能准确的画出自己的户型图，让别的想施以援手的网友无所适从。而乐意帮助别人的网友，往往只能借助画图等极其简陋的工具信手涂鸦，方案往往不可行。
   今天，我就讲讲，如何最简单的用专业的工具，画出准确的户型布置图。考虑到很多朋友没接触过CAD类的软件，我总结了一下，列出了一种最易学的方案，大家根据自己的需要，可以很简单的做出可以实施的设计方案。其设计结果，完全可以拿给设计师在CAD平台共享，并在此基础上，做出自己喜欢的方案，一旦中意了，还可以在自己的设计文件基础上让设计师做出自己喜欢的三维效果，这个和“我家我设计”之类的弱智软件的自娱自乐有本质的不同。和VISIO之类的通用软件比起来，也有天壤之别。

在这之前，我们需要准备的软件有：
   AUTOCAD 2006（太新的版本，对机器的要求过高，且对于简单的户型图，毫无帮助）
   斯维尔建筑设计软件（完全免费的专业软件）
   两者的下载地址是：
   AutoCAD 2006 :   http://www.xdowns.com/soft/31/93/2007/Soft_35970.html，安装和破解，大家自行百度“CAD2006注册”，很简单，至少，比起VISIO 简单很多。
   斯维尔建筑：http://i.thsware.com/DownSoft.aspx，建议下载完整版，里面有丰富的家居图库。而且，这是一个完全免费的专业软件。在建筑行业，是和“天正”齐名的。

安装好后的界面，如下所示：


   大家别被这种界面吓住，里面的很多工具，你不会用到的，你也不必在意它们。
  在画户型图之前，请先单击左边的第三个标签：“墙梁板”，单击后界面如下：


  同样，你需要关注的，只是第一个：“创建墙梁”



   单击后，在窗口的黑色区域，窗口会出现如下提示窗：

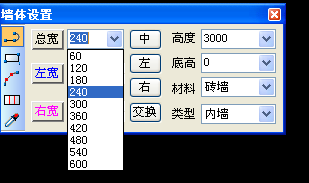

提示窗的参数，是简单而直接的。每一个都是下拉窗口。   一般的砖混，墙厚选择默认的240mm，如果是剪力墙，默认200mm，当你选择了不同的类型，厚度数据自己切换，如果不是特殊情况，不需要自行输入，因为软件都是根据行业标准列出的常用厚度。
   如图：1、砖墙


2、钢砼墙

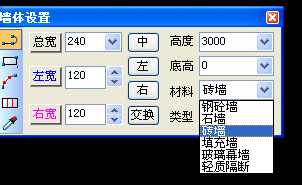

     当然，你也可以根据具体情况，直接输入数字。右面的材料一栏，你可以根据实际情况选择，如果需要全部现实填充状态，可以选择墙体类型为钢砼墙（钢筋混凝土之意）。       如图：



       选择好后，我们就可以开始画图了，所谓专业，其实就这么简单。这时候的鼠标，变成了一个大的十字，你就可以在屏幕的工作区任意一点单击鼠标左键，开始画图。这里有两点需要注意：
            1、如果，你发现墙体画出来歪歪斜斜，不是横平竖直的，可以按快捷键“F8”，切换到正交模式。
            2、单击后，你需要画的墙体上方有一个数字，就是你即将画出墙体的长度，这时候，你不要急于点左键，而是直接用键盘输入你需要的尺寸。我们加入需要画一个3.9米长的墙体，直接输入3900，这里的单位，全部是默认的毫米。
            这时候，工作窗口下方会有提示：如图：





       回车后，这段墙体就画好了。按照这种办法，我们可以简单地画出一个房间的平面图，数据，都需要你自己根据实际情况输入。这时候，你还可以根据自己的需要，选择是否加粗显示墙体、是否显示混凝土的填充状态：
       请单击下面的这些按钮切换显示状态：



   其中的“加粗”、“填充”，就是需要用到的。加粗和填充后的效果如下：




       上方的墙体，是选择了混凝土墙体填充后的效果。
       接下来，就可以单击左边的第四个按钮“门窗”，选择第一个选项：门窗即可。

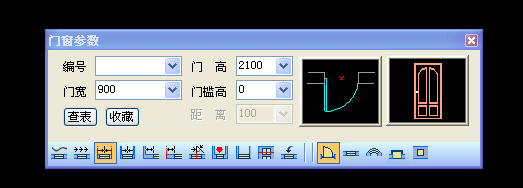

    这时候的门窗对话框，就出现了。


          参数都是中文的，非常简单。

       下一排按钮，右边的，是选择门、或窗、或凸窗、或门洞的，鼠标移到那里后，有中文提示。


   左方，是门窗的插入位置选项，如果你不需要精确，门默认（离墙边100mm）即可，窗选择第三个按钮，居中插入。如果需要更精确的定位，请自己看中文提示，选择需要的。



   如果需要变换门窗类型，单击门窗样式，平面左边那个按钮：

         然后在弹出的窗口选择，类型根据需要自己决定：







       窗的步骤是一样的。
       飘窗参数稍微有点不一样，先单击凸窗按钮，对话框如下：





   根据实际情况，可以做出选择。下面就是添加了门窗的图例：


           接下来，就可以为房间加入家具。请单击左边按钮“图库图案”


     这时候，家居图案就出现了，里面的尺寸是按照准确尺寸系统自带的，根据需要选择。我的电脑图库比系统自带的稍微多一点，有一些附加图库，但是自带的已经够用了。如果大家需要，可以在帖子里面留下邮箱。




           双击图案，即可插入户型图，然后选择位置，按字母键“A”变换角度就可以了。最后的简单布局示意，如下图：





           至此，一个简单的户型，就准确而轻松的画出来了。而此时，你的设计结果，已经自动生成了简单的三维模型，渲染后的简单效果实是这样：





           这时候，你的设计成果，就可以输出为3DS的模型，交设计师，作进一步的深化设计。
           当然，如果你愿意，就可以在诸如SketchUp之类的简单好用的三维软件中，使用自己的模型，一如你亲临现场一般。下面就是导入该软件之后的三维模型，这里面你还可以全方位自由观察，只需要一个按钮，你还可以查看路径漫游动画，想要学习的朋友，自行百度      SketchUp，相关教程太多了。









       而这一切，不需要你做更多的其他工作，专注于你的平面设计即可。哈哈，怎么样，爽吧！


       另一种情况，就是你已经有了户型图，或者是你想帮助别人在原来的户型图上面改动，咋办呢？
       是不是也要一步步的估摸着画图呢？结论当然是NO！
       软件还是用那个简单易用的斯维尔软件结合CAD平台。
            一、复制你需要画出的户型底图，如果是网易论坛的图，你在浏览器直接复制就可以了。
            二、粘贴到CAD中去。
            就是下图的这个按钮：


   这时候你看见的界面还是一个大大的十字架。


   随意单击工作界面的一点，情况是这样的：

         记住：这时候，你的鼠标，需要尽量的向右方和上方拖动，觉得大概合适了，就单击左键。你需要的图片已经粘贴到CAD里面了。

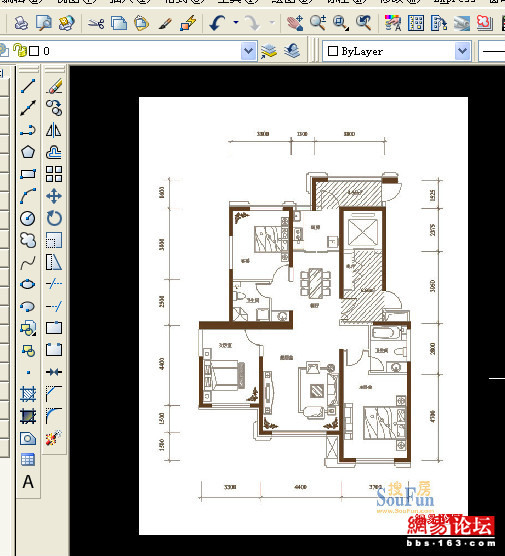

         如下图：


    这时候，你还不要急着画图，因为平面的比例不一定准确。
       要是在实际工作中，你肯定需要卷尺，CAD里面，同样有“卷尺”，就是下面的这个工具，第一个按钮，就是距离测量。




   推动鼠标中间的滚轮，放大图像。找一个整数的尺寸，比如这张图片里面的客厅尺寸3800，单击距离测量工具，在需要测量的范围开始、结束的地方分别单击。其结果显示在下方的提示栏（很多CAD类的软件都有下方提示栏的）。



         注意，这个距离1831就是你现在图片上客厅的真实尺寸，也就说明现在图片小了。需要按照比例缩放。用户型图的数字，除以测量出来的数字，就是你需要的缩放倍数，这个例子是：3800/1831=2.0754.


         现在请单击CAD的比例缩放按钮，就是截图上方的按钮：


    选择图片的边框线，边框线会变成虚线，然后单击右键，注意此时鼠标又变成了大十字架，下方提示制定基点，这个可以随意单击左键，此时状态提示是



       这时候，直接在键盘输入“2.0754”，然后回车。


         此时的图片已经变成了比较接近真实比例，再用测量工具测量一下，比例已经基本正确了：


    这时候，你就可以根据前面的画墙的方法，画出需要的墙体，布置家居，不太明白的尺寸，也可以用测量工具测出大概的尺寸，例如这个图中的厨房、餐厅开间：



       其结果如下：



       结合经验，就可以判断出餐厅的开间是2700（结合建筑模数判断）。这里面需要说明的是，你的准确度，取决于你测量时的精细程度，缩放比例越准确，做出来的结果也就越准确。当然最后还要结合相关的建筑基础知识判断。一般来说：    尺寸是按照300mm的整数倍来的，但也不是一定的。


       那么，想帮助别人的网友，就不需要再去纠结细部尺寸，只要一个户型图，尽量准确的按照比例缩放，就可以搞清楚平面尺寸了，比如，尺寸不详细的，你按照卧室门900mm宽为基准，进行缩放，大体上都不会出错。


       这样一来，大家都省了很多事，不需要来来回回的等小纸条。可以把更多的精力，投入到设计中去。
